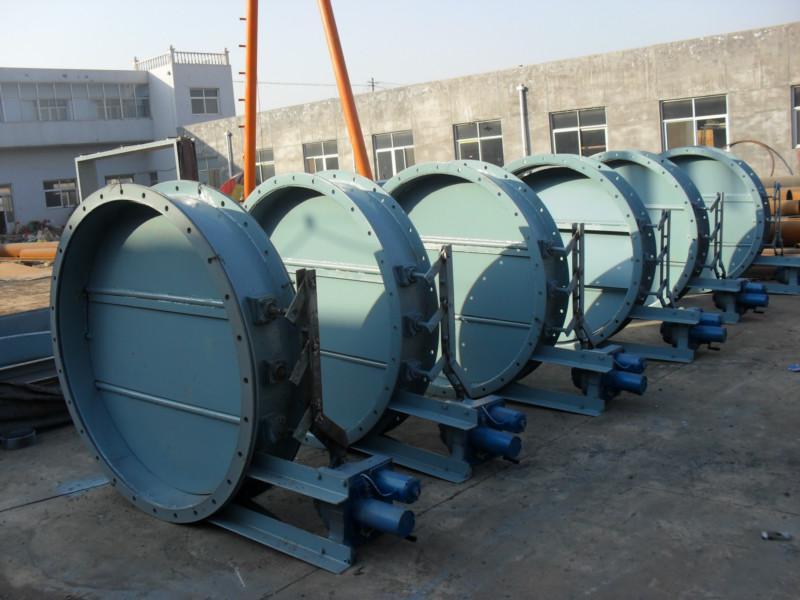

圓形百葉閥
圓形百葉閥
該系列調節百葉閥，可廣泛地應用于冶金、建材、化工、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質流量調節或切斷裝置，特別適用于大口徑.....
發布時間：2019-05-04
產品介紹
電動調節是具有自動調節特性的閥門，由閥體、百葉板、閥軸、連桿機構、驅動裝置等主要部件組成，閥門主體為焊接結構，門板是由幾個繞各自旋轉軸動作的百葉板組成，軸端采用柔性石墨編織填料密封，具有耐高溫、自潤滑等特點。閥門工作原理是驅動裝置輸出力矩通過連桿機構傳給各閥軸，由各閥軸的轉動帶動各自的百葉板旋轉，，用以改變管道內截面積，以達到大面積截?cái)嘟橘|(zhì)、降低介質壓力或調節介質流量的作用，調節角度為0-90°。它具有結構簡單、流阻小、重量輕、轉動靈活、使用壽命長、操作維護方便等優點。
主要零件材料
|
名稱 |
閥體 |
百葉板 |
連桿 |
支架 |
曲柄 |
閥軸 |
|
材料 |
碳鋼 |
碳鋼 |
碳鋼 |
WCB QT500-7 |
碳鋼 |
2Cr13 |
主要尺寸
|
DN |
D1 |
D |
L |
L1 |
H1 |
H |
b |
Z-Φd |
軸數 |
執行器 |
Wt/kg |
|
500 |
555 |
600 |
220 |
300 |
900 |
1270 |
8 |
20-18 |
3 |
DKJ-310 |
594 |
|
600 |
655 |
700 |
220 |
300 |
950 |
1370 |
10 |
20-18 |
3 |
DKJ-310 |
629 |
|
700 |
755 |
800 |
240 |
300 |
1000 |
1470 |
10 |
20-18 |
3 |
DKJ-310 |
721 |
|
800 |
870 |
930 |
240 |
365 |
1120 |
1640 |
10 |
24-23 |
3 |
DKJ-410 |
813 |
|
900 |
970 |
1030 |
260 |
365 |
1170 |
1740 |
12 |
24-23 |
3 |
DKJ-410 |
905 |
|
1000 |
1070 |
1130 |
260 |
365 |
1220 |
1840 |
12 |
28-23 |
3 |
DKJ-410 |
1000 |
|
1120 |
1190 |
1250 |
280 |
420 |
1430 |
2110 |
12 |
28-23 |
3 |
DKJ-510 |
1080 |
|
1250 |
1320 |
1380 |
280 |
420 |
1495 |
2240 |
14 |
32-23 |
4 |
DKJ-510 |
1372 |
|
1400 |
1470 |
1530 |
300 |
420 |
1570 |
2390 |
14 |
36-23 |
4 |
DKJ-510 |
1566 |
|
1600 |
1670 |
1730 |
320 |
450 |
1745 |
2660 |
14 |
40-23 |
4 |
DKJ-610A |
1951 |
|
1800 |
1870 |
1930 |
340 |
450 |
1845 |
2860 |
16 |
44-23 |
4 |
DKJ-610A |
2340 |
|
2000 |
2070 |
2130 |
360 |
450 |
1945 |
3060 |
16 |
48-23 |
4 |
DKJ-610A |
2730 |
|
2240 |
2310 |
2370 |
380 |
480 |
2095 |
3330 |
18 |
48-23 |
4 |
DKJ-610 |
3075 |
|
2500 |
2570 |
2630 |
420 |
480 |
2225 |
3590 |
18 |
52-23 |
5 |
DKJ-610 |
3624 |
|
2800 |
2870 |
2930 |
440 |
480 |
2375 |
3890 |
18 |
60-23 |
5 |
DKJ-610 |
4226 |
|
3000 |
3070 |
3130 |
460 |
480 |
2475 |
4090 |
18 |
60-23 |
5 |
DKJ-610 |
4735 |
