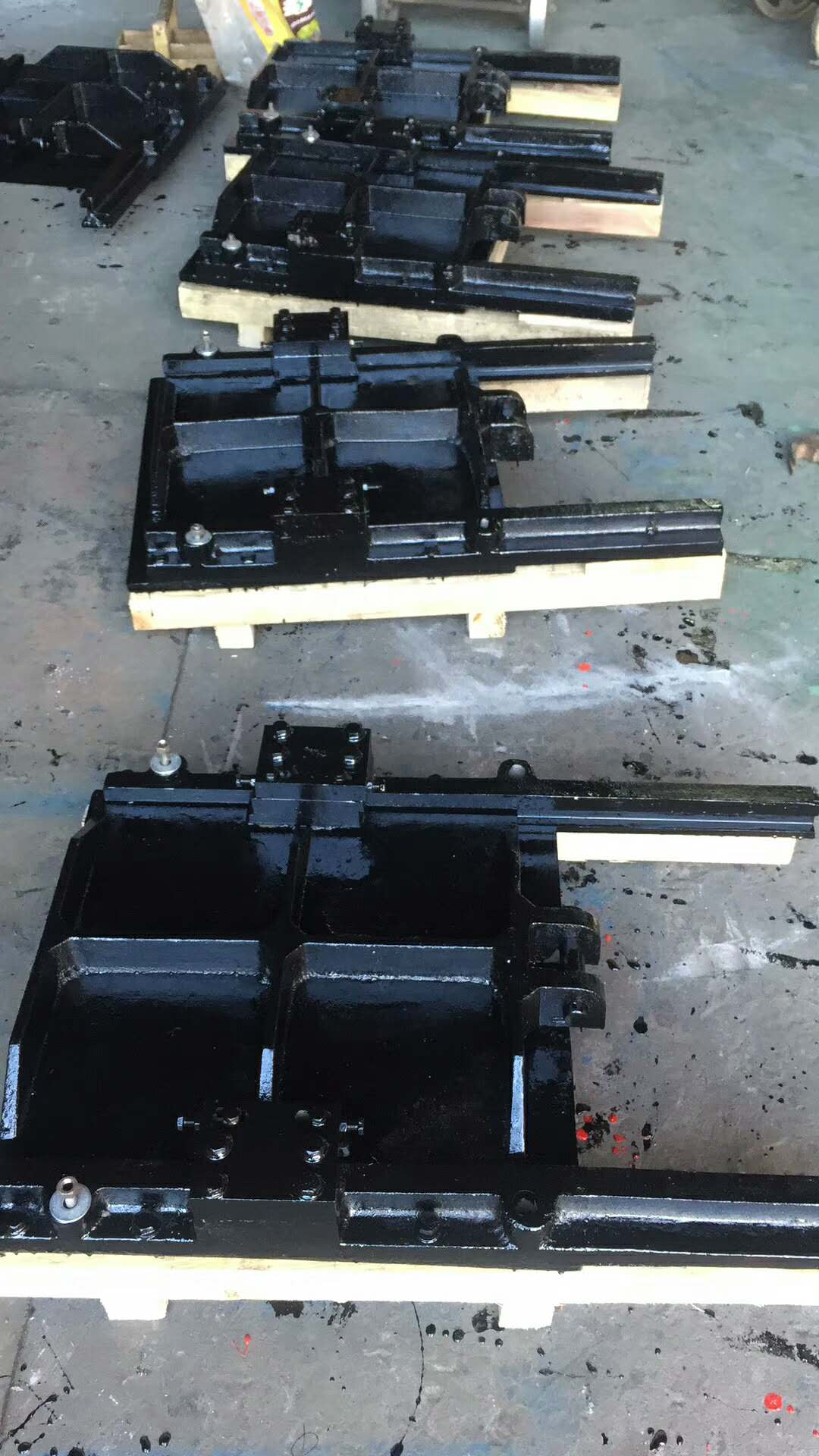

鑄鐵鑲銅方形閘門
鑄鐵鑲銅方形閘門
鑄鐵鑲銅方閘門是閘門的一種，主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用，根據建設部通用標準和美國AWWA標準設計生產。
發布時間：2019-05-05
產品介紹
基本信息
-
中文名稱
鑄鐵鑲銅方閘門
-
類別
閘門
-
功能
給排水、防汛、灌溉
-
設計
弧形設計
-
標準
通用標準和美國AWWA標準
它采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或橡膠，并經精密加工后配研，達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。
結構特點
1.鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 (對中小口徑的閘門，其導軌可與門框澆注成一體)，導軌長度一般為閘門全開啟高度的1/2~1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
2.通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。
3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。
4.品種規格齊全，適應性廣。
5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。
性能參數
1.型號與規格:
方閘門:明桿式 ZMF DN200~DN2500mm
2.鑄鐵鑲銅方閘門主要性能指標: a)閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。 b)密封面每米長度滲水量:正向≤0.7L/min ·m 反向≤1.25L/min ·m c)公稱壓力≤0.1Mpa;密封試驗壓力0.1Mpa。 d)工作環境:溫度-20℃~120℃ 濕度:95% 工作介質:水與污水PH值:5~10 e)安裝位置:正常狀態下正向迎水、處于鉛垂狀態。 f)最大工作水頭:單向受壓:正向:10m 反向:5m 雙向受壓:均為10m g)啟閉速度:不小于0.2m/min，不大于1.5m/min。 h)閘框距邊壁距離≥300㎜，距池底距離≥150㎜~250㎜。
連接尺寸
|
型 號 |
通徑 D |
A |
B |
E |
H |
b |
φd |
|
ZMF -300 |
300×300 |
425 |
145 |
55 |
600 |
20 |
φ20 |
|
ZMF -400 |
400×400 |
550 |
150 |
60 |
885 |
20 |
φ20 |
|
ZMF-500 |
500×500 |
615 |
195 |
70 |
1000 |
30 |
φ25 |
|
ZMF -600 |
600×600 |
720 |
205 |
83 |
1200 |
30 |
φ25 |
|
ZMF -700 |
700×700 |
848 |
236 |
91 |
1400 |
30 |
φ25 |
|
ZMF -800 |
800×800 |
945 |
265 |
110 |
1600 |
30 |
φ30 |
|
ZMF -900 |
900×900 |
1100 |
290 |
145 |
1600 |
30 |
φ30 |
|
ZMF -1000 |
1000×1000 |
1200 |
325 |
155 |
1700 |
35 |
φ30 |
|
ZMF-1200 |
1200×1200 |
1400 |
360 |
170 |
2335 |
40 |
φ30 |
|
ZMF -1400 |
1400×1400 |
1630 |
420 |
200 |
2720 |
40 |
φ35 |
|
ZMF -1500 |
1500×1500 |
1750 |
450 |
215 |
2900 |
40 |
φ35 |
|
ZMF -1600 |
1600×1600 |
1870 |
480 |
230 |
3100 |
40 |
φ35 |
|
ZMF -1800 |
1800×1800 |
2025 |
520 |
250 |
3356 |
40 |
φ35 |
|
ZMF-2000 |
2000×2000 |
2220 |
570 |
270 |
3680 |
50 |
φ40 |
|
ZMF -2200 |
2200×2200 |
2440 |
626 |
300 |
4040 |
50 |
φ40 |
|
ZMF-2500 |
2500×2500 |
2740 |
700 |
340 |
4580 |
50 |
φ40 |
