F943X電動盲板閥
F943X電動扇形盲板閥結構特點及用途
F943X電動扇形盲板閥按GB6222《工業企業煤氣安全規定》有的有關標準同時消化吸收國內外技術的基礎上，自行研制.....
發布時間：2019-05-12
產品介紹

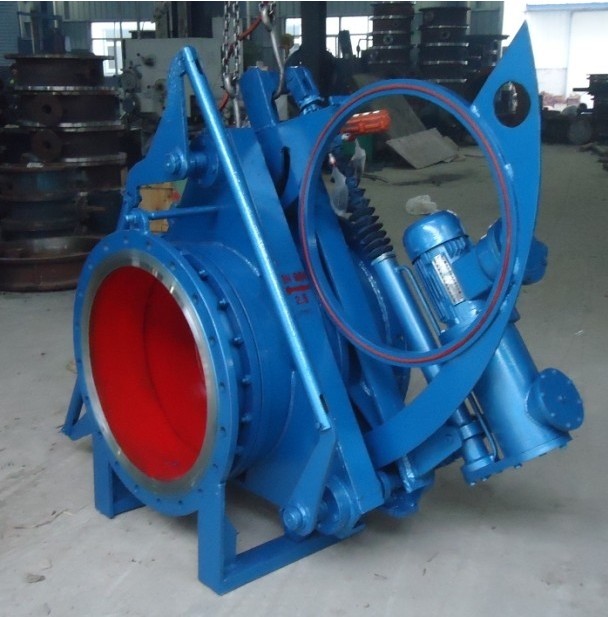

F943X電動扇形盲板閥結構特點及用途
F943X電動扇形盲板閥按GB6222《工業企業煤氣安全規定》有的有關標準同時消化吸收國內外技術的基礎上，自行研制開發的新一代產品，廣泛適用于公礦企業、環境保護等行業的煤氣、有毒氣體介質管理中，作為可靠的切斷裝置。
F943X電動扇形盲板閥主要性能參數
|
型號規格 |
F943X YJF943X |
|||||
|
公稱壓力（Mpa） |
0.1 |
0.15 |
0.25 |
0.05 |
||
|
殼體試驗壓力（Mpa） |
0.15 |
0.225 |
0.375 |
0.075 |
||
|
密封試驗壓力（Mpa） |
0.11 |
0.175 |
0.275 |
0.055 |
||
|
驅動源 |
壓縮空氣0.4-0.6Mpa 油壓壓力6.3Mpa 電源3相380V50Hz |
|||||
|
適用溫度 |
≤120℃ |
≤200℃ |
≤250℃ |
|||
|
適用介質 |
煤氣等有毒、有害、易燃氣體 |
|||||
F943X電動扇形盲板閥主要零部件材質
|
零件名稱 |
閥體、閥板 |
閥桿 |
波紋管 |
密封圈 |
|
材質 |
碳素鋼 |
碳鋼 |
不銹鋼 |
硅橡膠 |
F943X電動扇形盲板閥技術性能
F943X電動扇形盲板閥由左右閥體、扇形閥板、不銹鋼波紋管、電動驅動裝置、電動夾緊裝置等部件組成。閥體采用三點式鎖緊扇形閥板結構。密封部位采用不銹鋼與橡膠密封圈，密封性能好，使用壽命長，密封圈設在閥板上，便于維護時更換密封圈。電動操作、工作平衡、啟動靈活、動作可靠。夾緊機構采用絲桿螺母副進行夾緊，自鎖性好。電動盲板閥調用有不銹鋼波紋管，具有伸縮性強，使用壽命長等特點。
F943X電動扇形盲板閥安裝使用說明
本閥安裝完畢后，應做支架固定閥門底座，在動作時閥門受力于支架上。首先啟動電動夾緊裝置把左右閥體位移使閥體和閥板完全脫開，在開啟閥板電動裝置使閥板開啟或關閉，隨后再啟動電動夾緊裝置，檢查左右閥體是否緊貼在閥體上及電動裝置動作時限位開關是否動作。
F943X電動扇形盲板閥配電動裝置參數表
|
規格 |
200-400 |
450-600 |
700-800 |
900-1000 |
1200 |
1400 |
1600 |
|
|
電動裝置 |
電機功率 |
0.12 |
0.12 |
0.25 |
0.25 |
0.37 |
0.37 |
0.55 |
|
動作時間 |
≤60S |
≤60 |
≤80S |
≤80S |
||||
|
電動夾緊裝置 |
電機功率 |
0.25 |
0.25 |
0.25 |
0.37 |
0.37 |
|
|
|
動作時間 |
≤10S |
≤15S |
≤35S |
≤40S |
||||
F943X電動扇形盲板閥產品外形圖
F943X電動扇形盲板閥主要外形連接尺寸表
|
DN |
D |
D1 |
b |
n-￠d |
B |
L |
A |
H |
N1-￠d1 |
|
200 |
320 |
280 |
22 |
8-18 |
500 |
580 |
110 |
350 |
4-12 |
|
250 |
375 |
335 |
24 |
12-18 |
500 |
580 |
150 |
400 |
4-12 |
|
300 |
440 |
395 |
22 |
12-23 |
500 |
580 |
150 |
450 |
4-12 |
|
350 |
490 |
445 |
22 |
12-23 |
600 |
580 |
200 |
480 |
4-15 |
|
400 |
540 |
495 |
22 |
16-23 |
600 |
680 |
200 |
500 |
4-15 |
|
450 |
595 |
550 |
24 |
16-23 |
600 |
680 |
250 |
530 |
4-15 |
|
500 |
645 |
600 |
24 |
16-23 |
600 |
680 |
300 |
580 |
4-15 |
|
600 |
755 |
705 |
24 |
20-26 |
600 |
680 |
300 |
630 |
4-15 |
|
700 |
860 |
810 |
26 |
24-26 |
600 |
680 |
350 |
680 |
4-18 |
|
800 |
975 |
920 |
26 |
24-30 |
800 |
680 |
400 |
730 |
4-18 |
|
900 |
1075 |
1020 |
28 |
24-30 |
800 |
710 |
400 |
780 |
4-18 |
|
1000 |
1175 |
1120 |
30 |
28-30 |
800 |
710 |
500 |
830 |
4-20 |
|
1100 |
1275 |
1220 |
30 |
28-30 |
800 |
710 |
500 |
880 |
4-20 |
|
1200 |
1375 |
1320 |
30 |
32-30 |
800 |
830 |
600 |
940 |
4-20 |
|
1300 |
1475 |
1420 |
30 |
32-30 |
800 |
830 |
600 |
990 |
6-20 |
|
1400 |
1575 |
1520 |
32 |
36-30 |
850 |
830 |
700 |
1040 |
6-20 |
|
1500 |
1690 |
1630 |
32 |
36-30 |
850 |
830 |
750 |
1090 |
6-22 |
|
1600 |
1790 |
1730 |
32 |
40-30 |
850 |
830 |
800 |
1140 |
6-22 |
