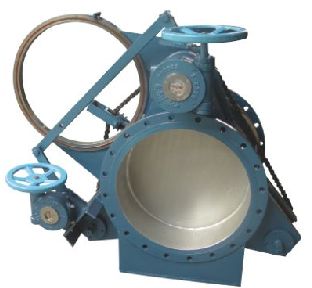

鏈條式盲板閥
鏈條式盲板閥
F43X手動扇形盲板閥由左閥體、右閥體、中閥體、連接螺桿（三根）組成。用扳手旋轉連接螺桿，使左右閥體完成夾緊和松開動作，利用閘板上盲板和通孔板的位置變換達到啟閉.....
發布時間：2019-05-12
產品介紹
產品名稱：鏈條式盲板閥
一、扇形盲板閥產品概述：
本系列扇形盲板閥又稱眼鏡閥、翻板閥、扇形閥，系GB6222《工業企業煤氣安全規程》要求的可靠切斷氣體介質的設備。廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中，尤其適用于有害、有毒、易燃氣體的絕對切斷。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接新的管路。
該系列扇形盲板閥與其他在管路中做絕對切斷的閥門設備相比，具有結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能絕對可靠的特點。
二、工作原理：
F43X手動扇形盲板閥由左閥體、右閥體、中閥體、連接螺桿（三根）組成。用扳手旋轉連接螺桿，使左右閥體完成夾緊和松開動作，利用閘板上盲板和通孔板的位置變換達到啟閉目的。本閥具有結構簡單，重量輕，性能可靠，操作方便等特點。本閥為短結構系列，橡膠密封圈分別安裝在左、右閥體上。
三、扇形盲板閥主要性能指標：
|
公稱壓力MPa |
0.25 |
0.15 |
0.10 |
0.05 |
|
密封試驗壓力MPa |
0.275 |
0.165 |
0.11 |
0.055 |
|
強度試驗壓力MPa |
0.40 |
0.225 |
0.15 |
0.075 |
|
適用溫度℃ |
丁腈橡膠 |
硅橡膠 |
氟橡膠 |
|
|
＜120 |
＜250 |
＜300 |
||
|
適用介質 |
煤氣等有毒、有害、易燃氣體 |
|||
|
采用標準 |
連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準 |
|||
|
主要零部件材料 |
閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠 |
|||
四、 扇形盲板閥主要外形連接尺寸： 單位：mm
|
DN |
D |
D1 |
b |
n-φd |
短系列 L |
|
100 |
210 |
170 |
12 |
4-φ18 |
210 |
|
150 |
265 |
225 |
14 |
8-φ18 |
210 |
|
200 |
320 |
280 |
14 |
8-φ18 |
230 |
|
250 |
375 |
335 |
14 |
12-φ18 |
250 |
|
300 |
440 |
395 |
16 |
12-φ22 |
270 |
|
350 |
490 |
445 |
16 |
12-φ22 |
290 |
|
400 |
540 |
495 |
16 |
16-φ22 |
310 |
|
450 |
595 |
550 |
20 |
16-φ22 |
330 |
|
500 |
645 |
600 |
20 |
20-φ22 |
350 |
|
600 |
755 |
705 |
20 |
20-φ26 |
370 |
|
700 |
860 |
810 |
20 |
24-φ26 |
390 |
|
800 |
975 |
920 |
22 |
24-φ30 |
410 |
|
900 |
1075 |
1020 |
22 |
24-φ30 |
430 |
|
1000 |
1175 |
1120 |
22 |
28-φ30 |
450 |
|
1200 |
1375 |
1320 |
22 |
32-φ30 |
470 |
|
1400 |
1575 |
1520 |
26 |
36-φ30 |
490 |
|
1500 |
1675 |
1620 |
26 |
36-φ30 |
510 |
|
1600 |
1790 |
1730 |
26 |
40-φ30 |
530 |
|
1800 |
1990 |
1930 |
26 |
44-φ30 |
550 |
|
2000 |
2190 |
2130 |
26 |
48-φ30 |
570 |
