手動扇形盲板閥
手動扇形盲板閥
該閥門由左閥體、中閥體、右閥體、扇形盲板、絲桿螺母副、不銹鋼補償器、兩個蝸輪傳動器等零件組成。它是通過三根絲桿連成一體，并由三個閥體分別固定在底座上、構成一個剛.....
發布時間：2019-05-12
產品介紹

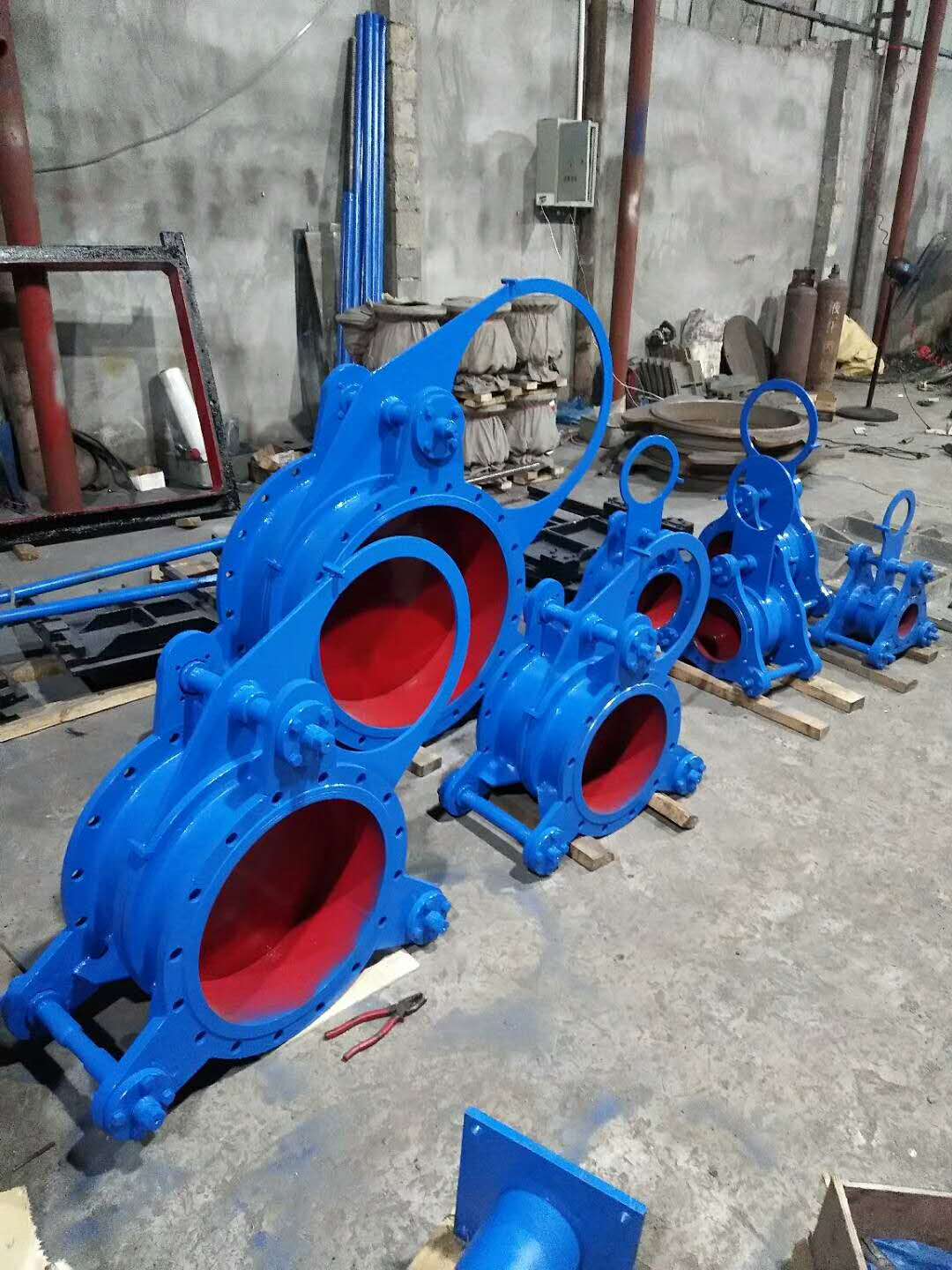

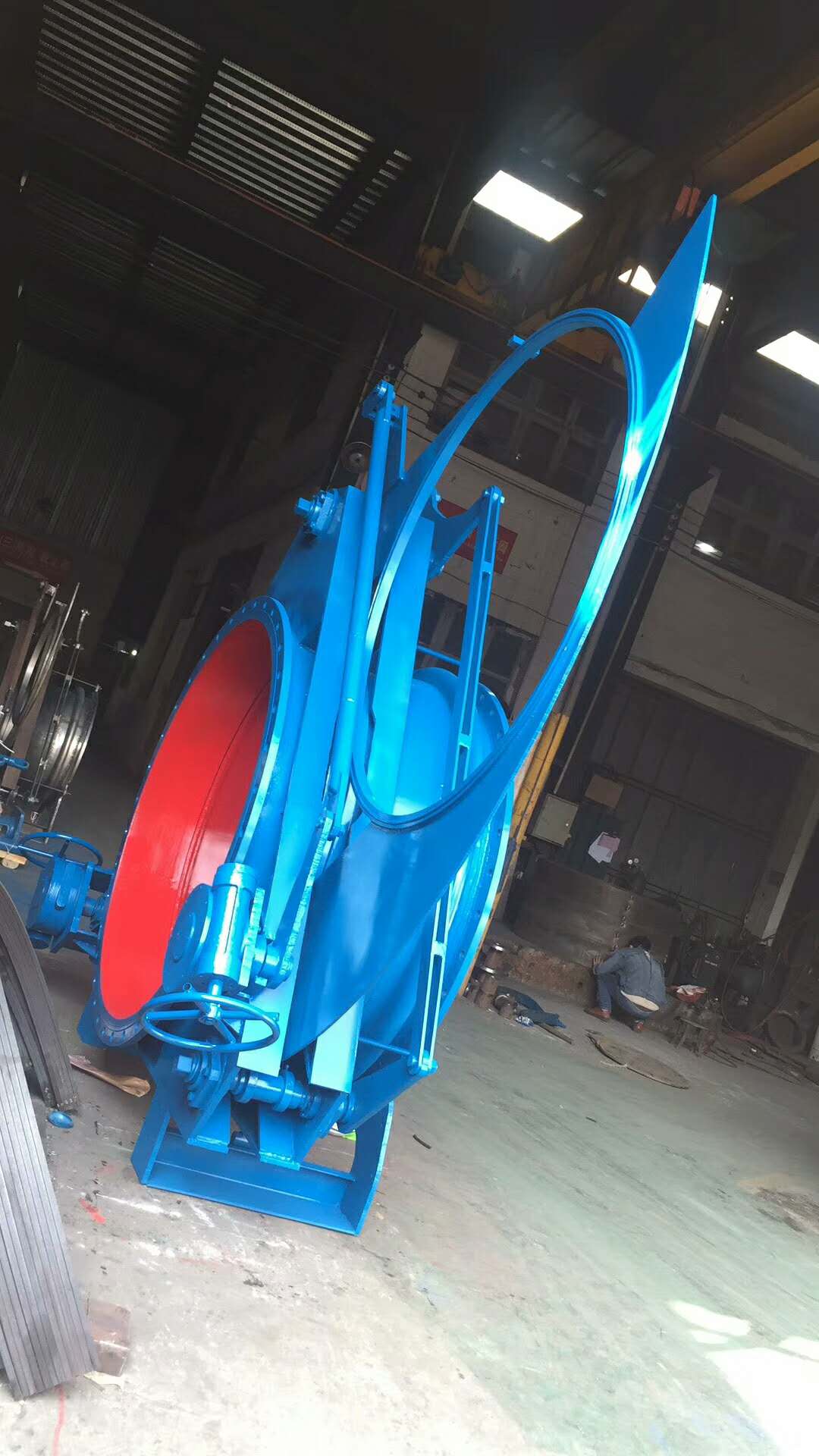

F343CX手動扇形盲板閥/眼睛閥
本系列扇形盲板閥又稱眼睛閥、翻板閥、扇形閥，系GB6222-86《工業煤氣安全規程》要求的可靠切斷氣體介質的設備。應用于工礦企業、市政、環保等行業的氣體介質管路系統中，尤其適用于有毒、有害、易燃氣體的切斷。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接新的管路系統。
F343CX扇形盲板閥結構特點及用途
該閥門由左閥體、中閥體、右閥體、扇形盲板、絲桿螺母副、不銹鋼補償器、兩個蝸輪傳動器等零件組成。它是通過三根絲桿連成一體，并由三個閥體分別固定在底座上、構成一個剛性結構體。中閥體與右閥體用不銹鋼膨脹管聯接，左、中閥體分別用三根兩端帶左右梯形螺紋的絲桿聯接，將三根絲桿同時做正向（或反向）旋轉，則左中閥體得到壓緊（或分離）。三根絲桿中上面一根絲桿中間裝有盲板，盲板繞該軸心旋轉。下面兩根絲桿在同樣的部位上安裝有盲板的定位塊，盲板旋轉時可防止盲板漂移，避免密封膠圈擦傷。其中一根上裝有蝸輪傳動機構，實現松開夾緊閥體的目的。
F343CX-0.5/1.5/2.5型主要外形及連接尺寸表
