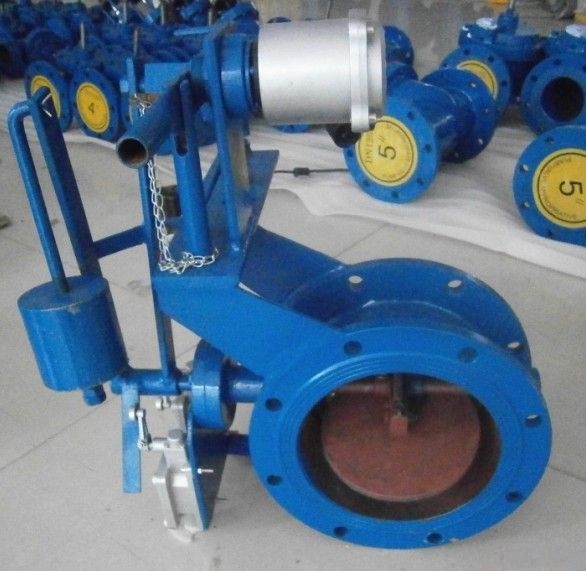

ZR748H-2 煤氣切斷閥
ZR748H-2 煤氣切斷閥
氣體切斷閥系列閥門在鋼鐵企業煉鐵高爐熱風爐系統廣泛使用，主要作為煙道閥、空氣切斷閥、煤氣切斷閥、廢氣閥、冷風使用，是原煙遂閥、空氣、煤氣切斷閥的更新?lián)Q代產品
發布時間：2019-05-22
產品介紹
氣體切斷閥系列閥門在鋼鐵企業煉鐵高爐熱風爐系統廣泛使用，主要作為煙道閥、空氣切斷閥、煤氣切斷閥、廢氣閥、冷風使用，是原煙遂閥、空氣、煤氣切斷閥的更新?lián)Q代產品，其閥門的結構作了較大改進，可完全滿足頂燃式熱風爐、球式熱風爐況的工藝要求，更適用于內燃式熱風爐，是一種遠距離操作和自動控制的切斷設備，控制信號采用24V接近開關。
產品概述
由冶金工業部馬鞍山鋼鐵設計研究院開發設計，本廠生產制造的新型換代產品。電磁式煤氣安全切斷閥不僅克服了目前國內常用的電動切斷閥
切斷速度慢、控制復雜等缺點，而且在斷電時也能立即切斷煤氣，保證生產安全。
本產品主要由電磁式啟動器和密封性能良好的蝶閥組合而合成。且有結構簡單、操作方便、工作可靠、切斷速度快和密封性能好等優點。密封圈一般為耐油橡膠，亦可提供聚
四氟乙烯密封圈的特殊產品。
技術規格
1、電磁鐵一般按流220V，電容量約為220VA供貨（特殊要求時本廠也可供貨）
2、閥的公稱壓力為PN0.1MPA。
3、蝶閥有關尺寸見附表1（法蘭與JB81-59一致）。
4、切斷時間：一秒
5、介質溫度：-20~180℃。
6、環境溫度：-20~60℃。
電磁式煤氣安全閥尺寸表
| DN | D | D1 | D2 | L | L1 | L2 | H | b | Z-φd |
| 100 | 205 | 170 | 145 | 120 | 360 | 250 | 550 | 14 | 4-18 |
| 150 | 260 | 225 | 200 | 145 | 410 | 250 | 590 | 16 | 8-18 |
| 200 | 315 | 280 | 255 | 145 | 465 | 250 | 640 | 18 | 8-18 |
| 250 | 370 | 335 | 310 | 180 | 520 | 250 | 690 | 22 | 12-18 |
| 300 | 435 | 395 | 362 | 180 | 580 | 300 | 740 | 22 | 12-23 |
| 350 | 485 | 445 | 412 | 200 | 630 | 300 | 790 | 22 | 12-23 |
| 400 | 535 | 495 | 462 | 200 | 680 | 300 | 840 | 22 | 16-23 |
| 450 | 590 | 550 | 518 | 200 | 740 | 300 | 880 | 24 | 16-23 |
| 500 | 640 | 600 | 568 | 270 | 780 | 300 | 930 | 24 | 16-23 |
| 600 | 755 | 705 | 670 | 270 | 895 | 400 | 1020 | 24 | 20-25 |
| 700 | 860 | 810 | 775 | 270 | 1010 | 400 | 1100 | 24 | 24-25 |
| 800 | 975 | 920 | 880 | 270 | 1125 | 400 | 1190 | 26 | 24-30 |
| 900 | 1075 | 1020 | 980 | 270 | 1225 | 400 | 1280 | 26 | 24-30 |
| 1000 | 1175 | 1120 | 1080 | 300 | 1345 | 400 | 1360 | 26 | 28-30 |
溫馨提示：“”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
