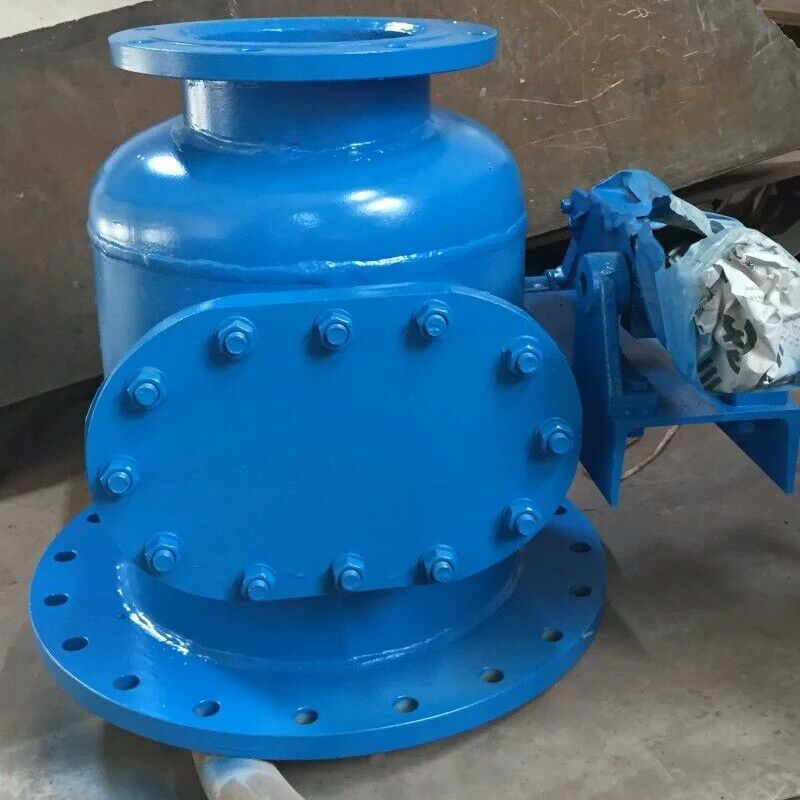

鐘罩閥
鐘罩閥
鐘罩閥是主要用于高溫塵氣的開關閥，高爐和煤氣發生爐使用比較常見，有干式和濕式兩種類型。具有結構緊湊，占地面積小，氣密性嚴，可靠性高等特點。鐘罩閥原理很簡單，上部.....
發布時間：2019-05-22
產品介紹
簡介
鐘罩閥是主要用于高溫塵氣的開關閥，高爐和煤氣發生爐使用比較常見，有干式和濕式兩種類型。具有結構緊湊，占地面積小，氣密性嚴，可靠性高等特點。鐘罩閥原理很簡單，上部是一筒狀或者錐形鐘罩，鐘罩與上部活動桿相連，下部為進氣口，密封時鐘罩下落將下部進氣口密封，反之向上則閥門開啟，出口設置在側面。
干式高爐
主要由驅動裝置同步運行器、支架、筒體、導向桿、閥體、閥盤、限位專置、專用扶梯組成。其運行原理為，當驅動裝置通電后作旋轉運動，提升吊繩帶動導向桿，通過導向桿連接;軸把運動傳動給閥盤，從而使閥盤作上運動，達到開啟的目的。反之驅動裝置反轉則閥盤下落關閉。高爐系統用鐘罩閥通徑一般為100-1000mm，工稱壓力0.1Mpa，適應溫度≤350℃。
煤氣站
結構
鐘罩閥由普通鋼板焊制，在兩段爐中一般安裝在上段煤氣出口管道上，單段爐一般安裝在出口上，工作原理簡單性能可靠，用于自動或者手動放散。鐘罩閥下部有煤氣進口管，進氣管外是一水封套管，上部是一圓筒形或者鐘罩形水封。正常工作時上部的水封蓋正好在水封管里套住進氣管。水封套管里的水封高度在500mm左右;側面有煤氣出口管與放散管相通，設有清理口，以便隨時清理內部沉積的焦油。
工作原理
煤氣由鐘罩閥進口管進入，由側面的煤氣出口通向放散管。正常工作時鐘罩扣在進口管上，并有約500mm左右高度水封保持密封性，鐘罩由升降拉桿控制提升或下降。鐘罩閥上部有一個圓筒形水封，升降桿上部是一個倒扣水封環管，插入圓筒水封中，這樣在升降時，煤氣不會由拉桿泄漏。升降頂部有定滑輪，用鋼絲繩牽引，鋼絲繩末端有配重;當煤氣發生爐內壓力升高是，鐘罩閥能自動打開，并由放散管泄壓，以便調節爐內壓力在工藝技術范圍要求內。在突然停電、熱備、以及停送煤氣時，都可以用鐘罩閥來調節爐內壓力。
